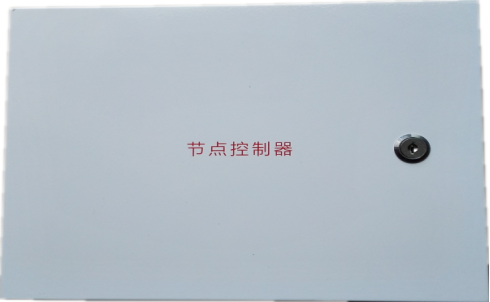

BPG320節點控制器


BPG320節點控制器詳細說明

1  產品簡介
     節點控制器用于循環檢測所接車位探測器的狀態,并將相關信息上傳到主控制器;同時,接收主控制器車位信息,發布到LED顯示屏,采用RS485、CAN總線混合通訊機制,解決長距離通訊不可靠的問題、網絡節點數擴展問題、分組管理問題等。

2  產品特點

    1) 采用國際先進的32位ARM處理器,全工業級設計,保證產品的穩定可靠;
    2) 采用CAN、RS485混合組網,組網能力強,數據通訊穩定可靠,傳輸距離遠;
    3) 獨立5路RS485接口設計,單路最大可接32個車位探測器或者8個LED模組,容量大,效率高;
    4) 設備具有短路、過壓、過載保護功能,防止由于施工中接線錯誤造成對相關設備的電氣損傷;
    5) 整體采用工業化設計,經過嚴格的靜電、雷擊及浪涌、群脈沖等測試,有效保證設備可靠使用;

3  技術參數

產品型號: DPS-5501 工作電壓: DC12V
工作溫度: -20 ~ +65℃ 功    耗: 12W
規格尺寸(盒): 250×450×55mm 凈    重: 3.75Kg
通訊方式:
1路CAN  @ 20kbps
5路 RS485 @ 9600bps
通訊距離:
CAN:≤1000m(RVVSP 1.0*2)
RS485:≤150m
單路節點容量: 32個探測器或8個LED模組 外殼材料: 冷鋼烤漆
表3.1  節點控制器技術參數表

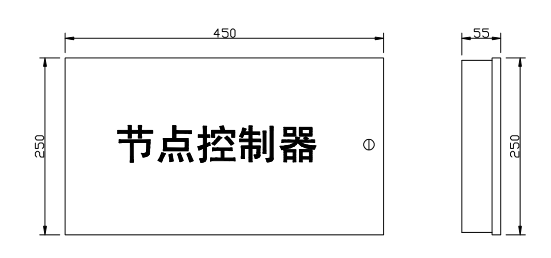

圖3.1  節點控制器接線盒結構圖(單位:mm)

4  產品安裝

節點控制器一般安裝在立柱或者墻壁上,建議安裝高度2米及以上。安裝示意圖如圖4.1所示:

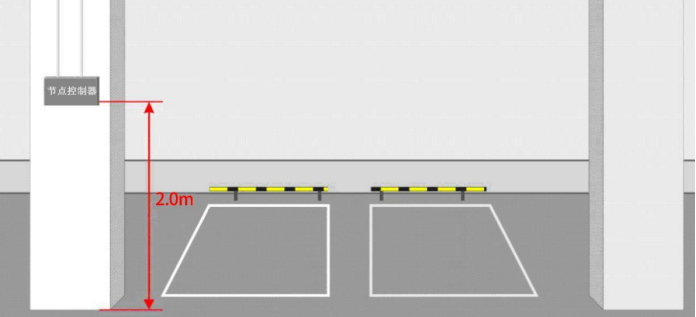

圖4.1  節點控制器安裝示意圖


5  系統接線

1、內部接線圖

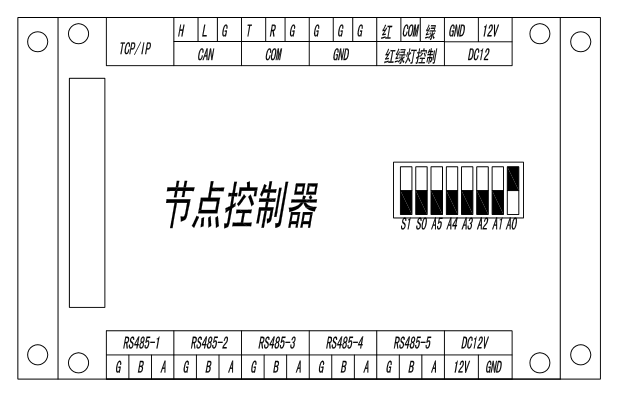

圖5.1  節點控制器端口示意圖

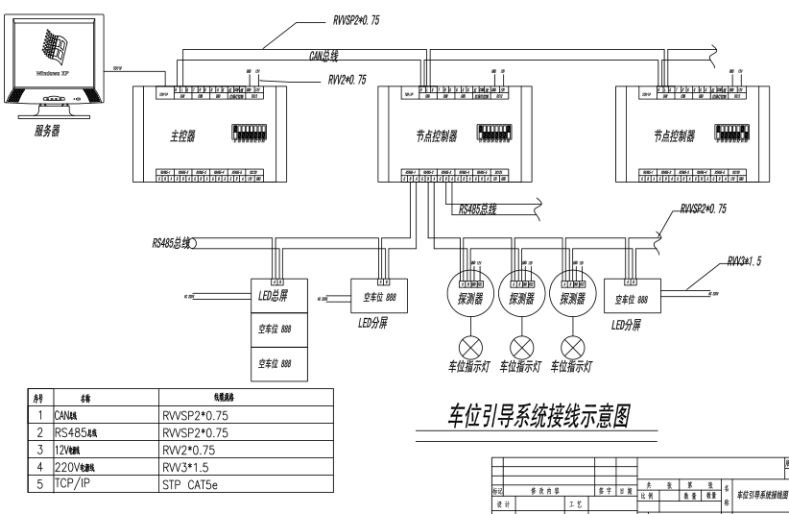

圖5.2 車位引導系統接線圖
接線說明:
l CAN總線的HL通過手拉手的方式接到下一個控制器的HL端;
l 12V接開關電源;
l RS485線接車位控制器或LED顯示屏的A/B;
2、撥碼說明

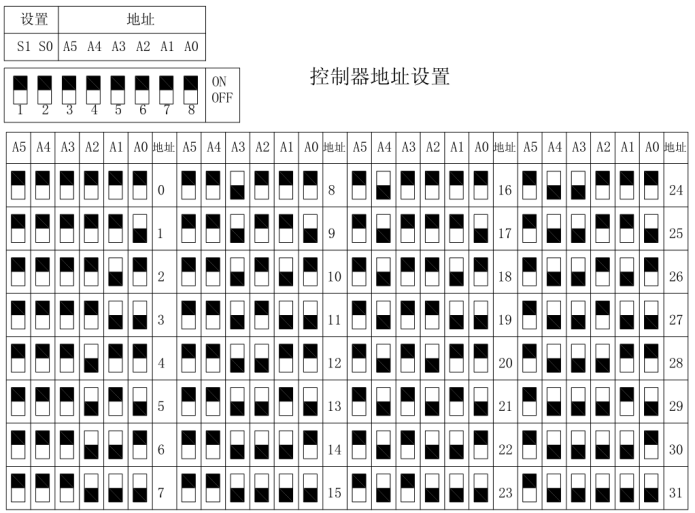

圖5.3 控制器撥碼圖

主控制器的地址必須要撥成地址0。
節點控制器的地址是從1~63。
